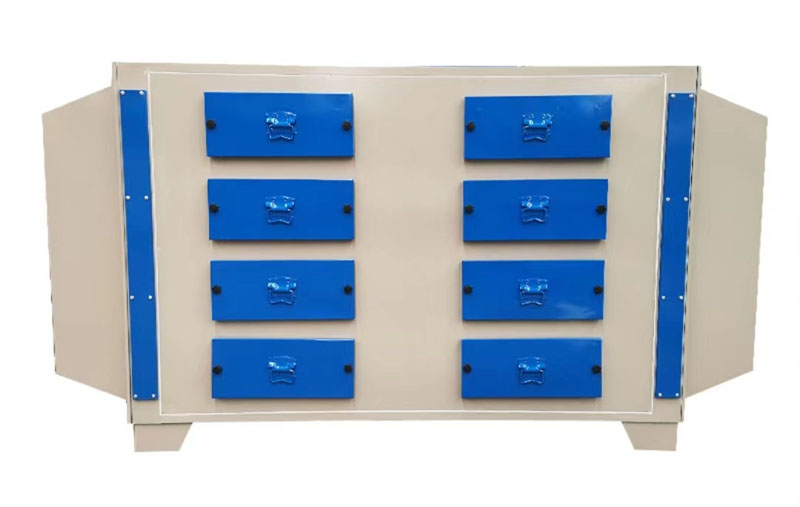

一、設備外觀

二、設備簡介
活性炭廢氣凈化器是一種干式廢氣處理設備，由箱體和填裝在箱體內的吸附單元組成，根據吸附單元的數量和風量，可進行不同規格的組合?；钚蕴繌U氣凈化器選擇不同填料可以處理多種不同廢氣，主要用于無機廢氣、有機廢氣的凈化。
活性炭吸附器又可稱為活性炭吸附塔、活性炭吸附裝置，活性炭廢氣處理設備，活性炭過濾器，活性炭設備，活性炭吸附器常適用于：各種有機廢氣處理、特別是噴漆廢氣處理、油墨廢氣、焊錫廢氣、塑膠廢氣處理，廣泛用于凈化處理含有苯類、酚類、脂類、醛類等有機廢氣，惡臭味氣體和含有微量重金屬的各類氣體。當活性炭微孔被有機溶劑布滿后，活性炭便失去了吸附效果，此時活性炭須進行再生或更換，更換周期約為2-3個月。

三、技術原理
活性炭吸附氣體的原理是采用具有優異吸附能力的物質，利用分子間的范德華力將惡臭分子吸附于多孔性物質（吸附劑）中的除臭方法。除臭劑比表面大、孔容大，通常能吸附減少空氣中惡臭濃度以達到除臭的目的。它主要是將這些具有強吸附能力的物質放置在臭氣濃度較高的地方，吸附空氣中的H2S、硫醇等臭氣組分以達到除臭的目的。活性炭以其巨大的比表面積具有吸附臭氣的功能，放置在具有臭氣場所，能夠除異味，改善生活環境。

四、工作原理
有機廢氣氣體由風機提供動力，正壓或負壓進入活性炭吸附器，廢氣與具有大表面的多孔性的活性炭接觸，廢氣中的污染物被吸附，使其與氣體混合物分離而起到凈化作用，凈化氣體，高空達標排放。

不含塵有機廢氣處理活性炭吸附工藝流程圖

      含塵高溫有機廢氣經活性炭吸附處理

五、活性炭吸附設備結構
系列活性炭吸附器設備產品特點：
①活性炭吸附單元在設備箱體內分層抽屜式安裝。能夠非常方便裝填與取出。
②檢查門開啟方便密封嚴蜜?？梢苑謩e打開，單獨取下。
③機架用槽鋼制作。堅固的機架可以保證設備安裝和運輸?shù)囊蟆＂苓M(jìn)（出）氣口是法蘭式接口，可以連接風管，可以根據實際要求安裝尺寸、位置、方向。
⑤含塵有機廢氣須經預處理設備后方可進入活性炭吸附器凈化達標排放。
⑥活性炭吸附設備可根據不同的廢氣性質選用不同材質，主體可選用不銹鋼、碳鋼、鍍鋅板、PP板等。

六、操作與使用
1、操作前檢查：
（1）檢查活性炭是否裝好；
（2）檢查活性碳吸附成套裝置各活動口是否在扣緊狀態。
（3）檢查電器是否正常，主要是離心風機，
（4）檢查機架各連接零件及螺栓有無松動，應隨時予以調整禁錮。
2、操作過程：（1）合上風機電源開關；（2）風機開始運轉，檢查風機是否正常；（3）風機啟動后達到正常轉速時，應在運轉過程中經常檢查軸承溫度是否正常，軸承溫度不得超過周?chē)h(huán)境溫度攝氏40度；（4）風機運轉時注意電箱、壓力表及電流值，如有異常需進行檢修。

七、操作注意事項
1、只有在風機設備完全正常的情況下方可運行；
2、在正常運轉中，活性炭吸附成套裝置各活動門須扣緊；
3、如風機設備在檢修后開動時，則須注意風機各部位是否正常；
4、定期清理器物層的顆粒物，防止風阻變大，降低處理效果。漆霧層為活動結構，可開啟活動門開出清理，清理周期可根據實際情況確定。噴漆廢氣一般兩天一次；
5、定期更換活性炭，飽和的活性炭修復效率降低，應定期從抽屜口卸出，重新裝上新的活性炭。更換周期要根據實際情況確定。噴漆廢氣一般為三個月；
6、定期檢查風機循環水是否正常，防止風機軸承溫度過高而損失；
7、為確保人身安全，在活性肽修復成套裝置內作業時，須在停車時進行；
8、在設備運轉過程中如發現不正常情況，應立即進行檢查。若是小故障，應及時查明原因并設法消除。發現大故障應立即停下檢修。

八、安裝說明
凈化器須安裝在風機之前；凈化器如安裝在支架上時，應與支架緊固連接；凈化器與排風管道之間的連接須密封；凈化器可以安裝在室內，也可安裝在室外，但應有足夠的空間用來維護與維修；凈化器箱體應可靠接地。
